'TEKNISK DATA'
Komplett produktspesifikasjon basert på Produktmappe 2024-01. Alle mål i millimeter med mindre annet er oppgitt.
Norsk Standard vs. Low Energy
| Egenskap | Norsk Standard | Low Energy |
|---|---|---|
| RAL | 5010 | 7035 |
| Innvendig høyde | 2.340 mm | 2.500 mm |
| Elektrisitet | NO 230V/32A / 4-polig | SKAN 400V/32A / 5-polig |
| Innvendig dekor | Hvit treplate | Hvit stålplate |
| Gulvplate | Sementbundet treplate | Laminert treplate |
| Gaffellommer | 2050 mm | UTEN |
| Isolering | Mineralull | PU / PIR |
| Tak | 100 mm | 140 mm |
| Panel (vegg) | 100 mm | 110 mm |
| Gulv | 100 mm | 100 mm |
| Vindu | Standard | 3-lags |
| Dør | Standard | Standard |
| Gulvbelegg | Classic Imperial 1,5 mm | Eternal Grå |
| Ventilasjon | I sjalusi boksen | VL 100 |
| Konstruksjon | Standard | Forsterket |
| Gustavberg WC | Ja | Ja |

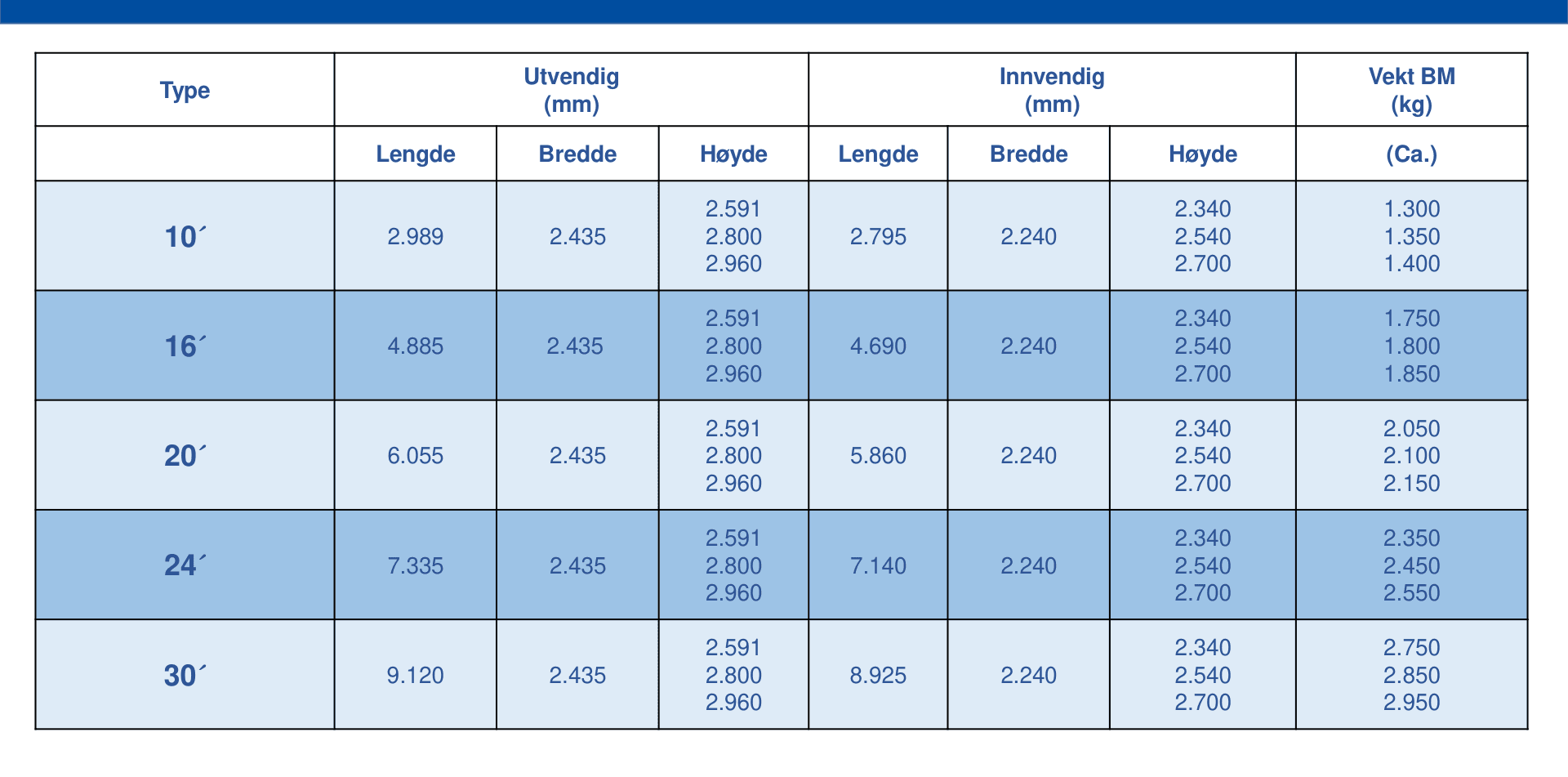

Mål og Vekt
Alle mål i mm. Vekt i kg (ca.). Tre høydealternativer per type.
| Type | Utvendig (mm) | Innvendig (mm) | Vekt (kg) | ||||
|---|---|---|---|---|---|---|---|
| L | B | H | L | B | H | ||
| 10' | 2 989 | 2 435 | 2 591 | 2 795 | 2 240 | 2 340 | 1 300 |
| — | — | 2 800 | — | — | 2 540 | 1 350 | |
| — | — | 2 960 | — | — | 2 700 | 1 400 | |
| 16' | 4 885 | 2 435 | 2 591 | 4 690 | 2 240 | 2 340 | 1 750 |
| — | — | 2 800 | — | — | 2 540 | 1 800 | |
| — | — | 2 960 | — | — | 2 700 | 1 850 | |
| 20' | 6 055 | 2 435 | 2 591 | 5 860 | 2 240 | 2 340 | 2 050 |
| — | — | 2 800 | — | — | 2 540 | 2 100 | |
| — | — | 2 960 | — | — | 2 700 | 2 150 | |
| 24' | 7 335 | 2 435 | 2 591 | 7 140 | 2 240 | 2 340 | 2 350 |
| — | — | 2 800 | — | — | 2 540 | 2 450 | |
| — | — | 2 960 | — | — | 2 700 | 2 550 | |
| 30' | 9 120 | 2 435 | 2 591 | 8 925 | 2 240 | 2 340 | 2 750 |
| — | — | 2 800 | — | — | 2 540 | 2 850 | |
| — | — | 2 960 | — | — | 2 700 | 2 950 | |

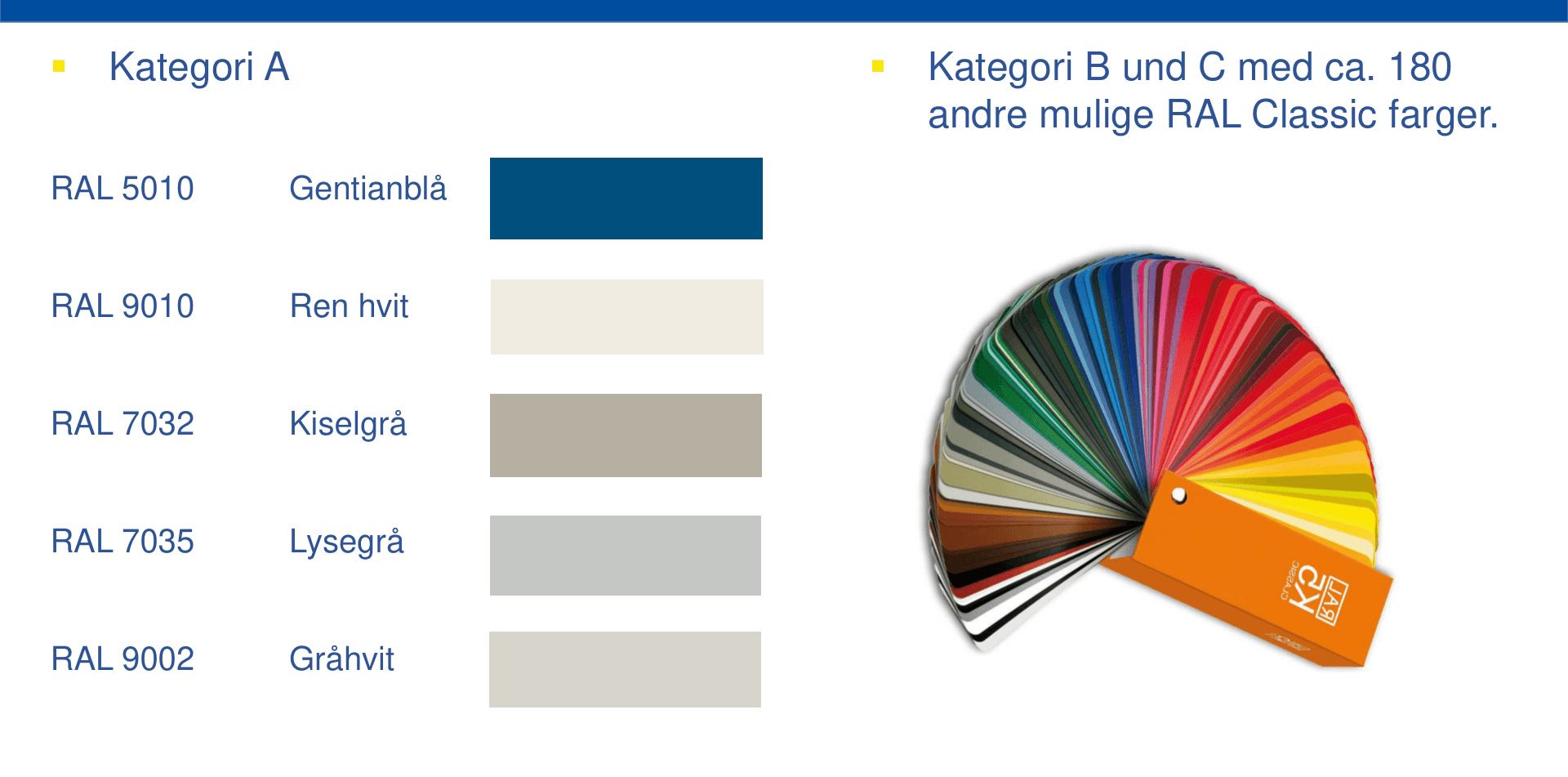

Farger
Kategori A — Standardfarger
RAL 5010Gentianblå
RAL 9010Ren hvit
RAL 7032Kiselgrå
RAL 7035Lysegrå
RAL 9002Gråhvit
Kategori B og C: ca. 180 andre mulige RAL Classic farger tilgjengelig.
Isoleringsmuligheter og Verdier
Alle U-verdier refererer til isolasjonstykkelser i isolasjonslaget.
Tak
MU100 / MU1400,36 / 0,23 W/m²K
PU100 / PU1400,20 / 0,15 W/m²K
Panel (vegg)
MU600,57 W/m²K
MU1000,35 W/m²K
PU600,40 W/m²K
PIR1100,20 W/m²K
SU600,65 W/m²K
SU1100,35 W/m²K
Gulv
MW60 / MW1000,55 / 0,36 W/m²K
PU1000,20 W/m²K
Dører
StandardUd = 1,80 W/m²K
TermodørUd = 0,87 W/m²K
Vinduer
StandardUg = 1,40 W/m²K
3-lagsUg = 1,10 W/m²K
Gulvbelegg
| Type | Bruk | Tykkelse | Slitelag |
|---|---|---|---|
| Classic Imperial | Kontor | 1,5 mm | 0,7 mm |
| Eternal | Kontor / Containere | 2 mm | 0,7 mm |
| Accord | Kontor / Containere | 2 mm | 0,7 mm |
| Surestep | Sanitær | 2 mm | 0,7 mm |
| Safestep | Spesial | 2 mm | 0,7 mm |
| Aluminium rifleplate | Verksted | 2–2,5 mm | — |

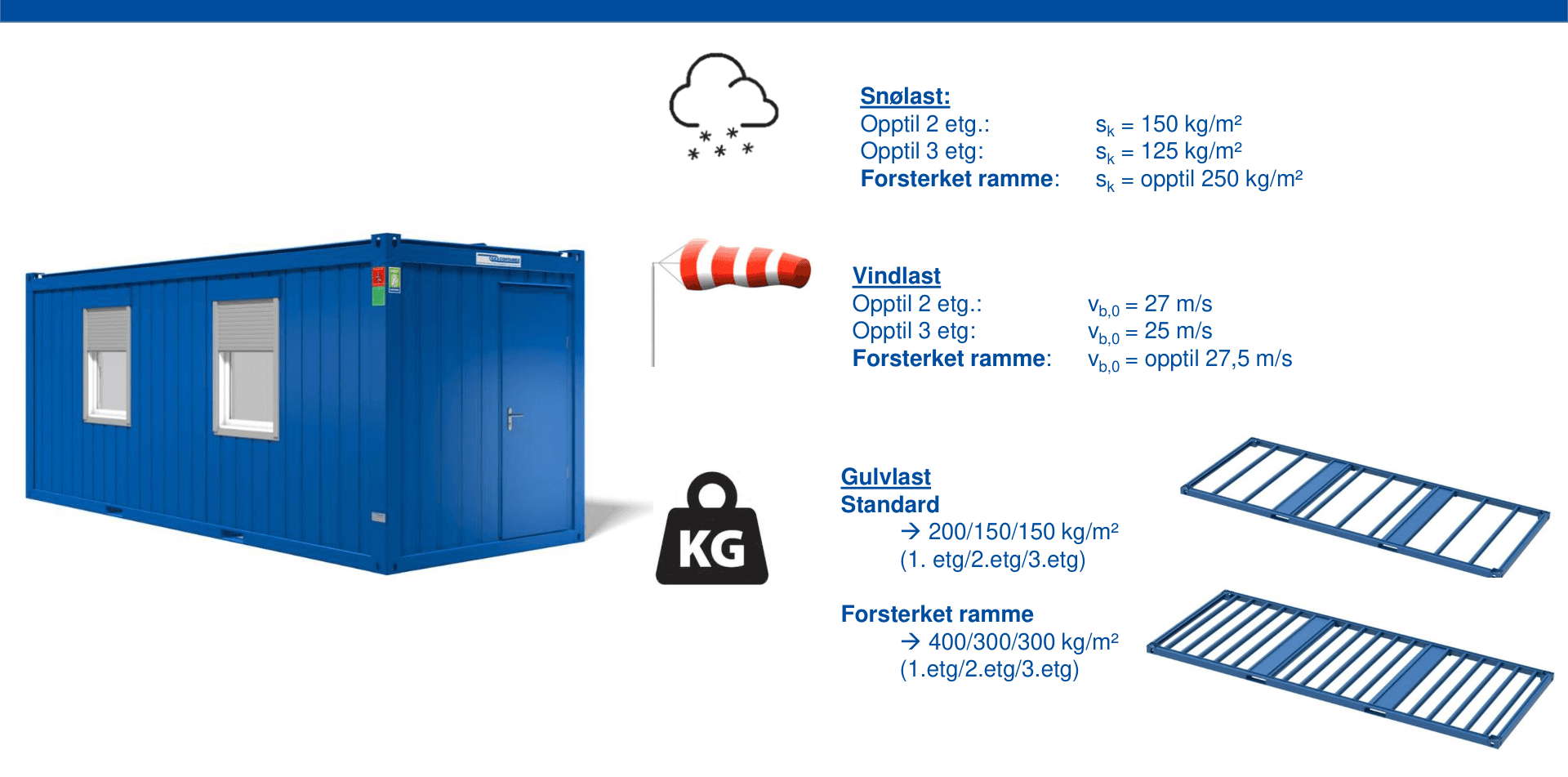

Laster
Snølast
Opptil 2 etasjersk = 150 kg/m²
Opptil 3 etasjersk = 125 kg/m²
Forsterket rammesk = opptil 250 kg/m²
Vindlast
Opptil 2 etasjervb,0 = 27 m/s
Opptil 3 etasjervb,0 = 25 m/s
Forsterket rammevb,0 = opptil 27,5 m/s
Gulvlast
Standard200 / 150 / 150 kg/m² (1./2./3. etg)
Forsterket ramme400 / 300 / 300 kg/m² (1./2./3. etg)

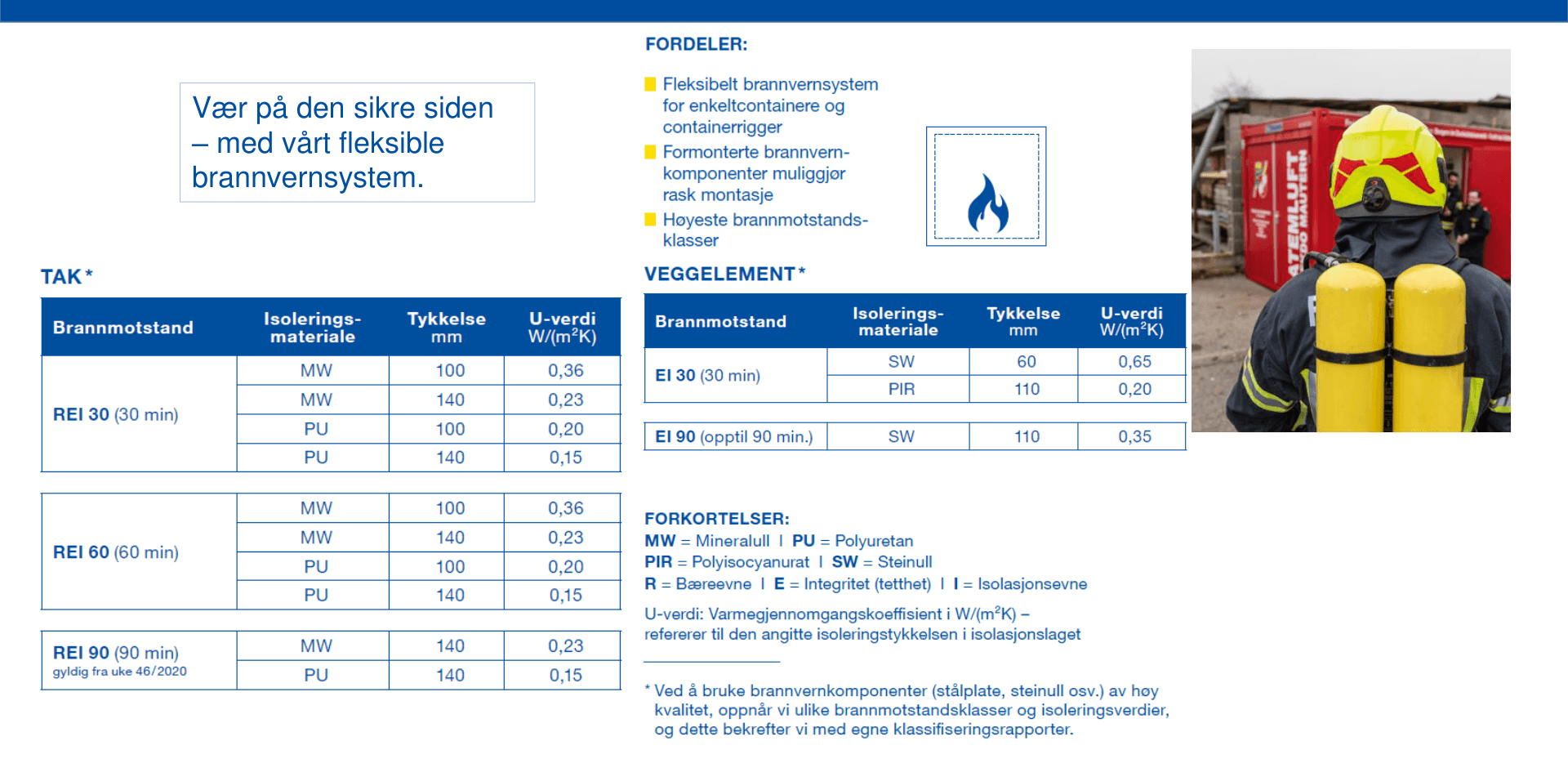

Brannvernkomponenter
Fleksibelt brannvernsystem for enkelcontainere og containeranlegg. Formonterte brannvernkomponenter muliggjør rask montasje.
REI 30 / EI 30Mineralull / PU / PIR
REI 60 / EI 90Kun med steinull-isolering
REI 90Gyldig fra 4/2009
MW = Mineralull · PU = Polyuretan · PIR = Polyisocyanurat · SW = Steinull. U-verdi i W/(m²·K) refererer til angitte isoleringstykkelser.
Vinduspanel Varianter
Vinduspanel945 x 1.200 mm (uten lameller)
Sanitærvinduspanel652 x 714 mm (frostet glass)
A/C panel652 x 714 mm
Dobbelt vinduspanel1970 x 1200 mm

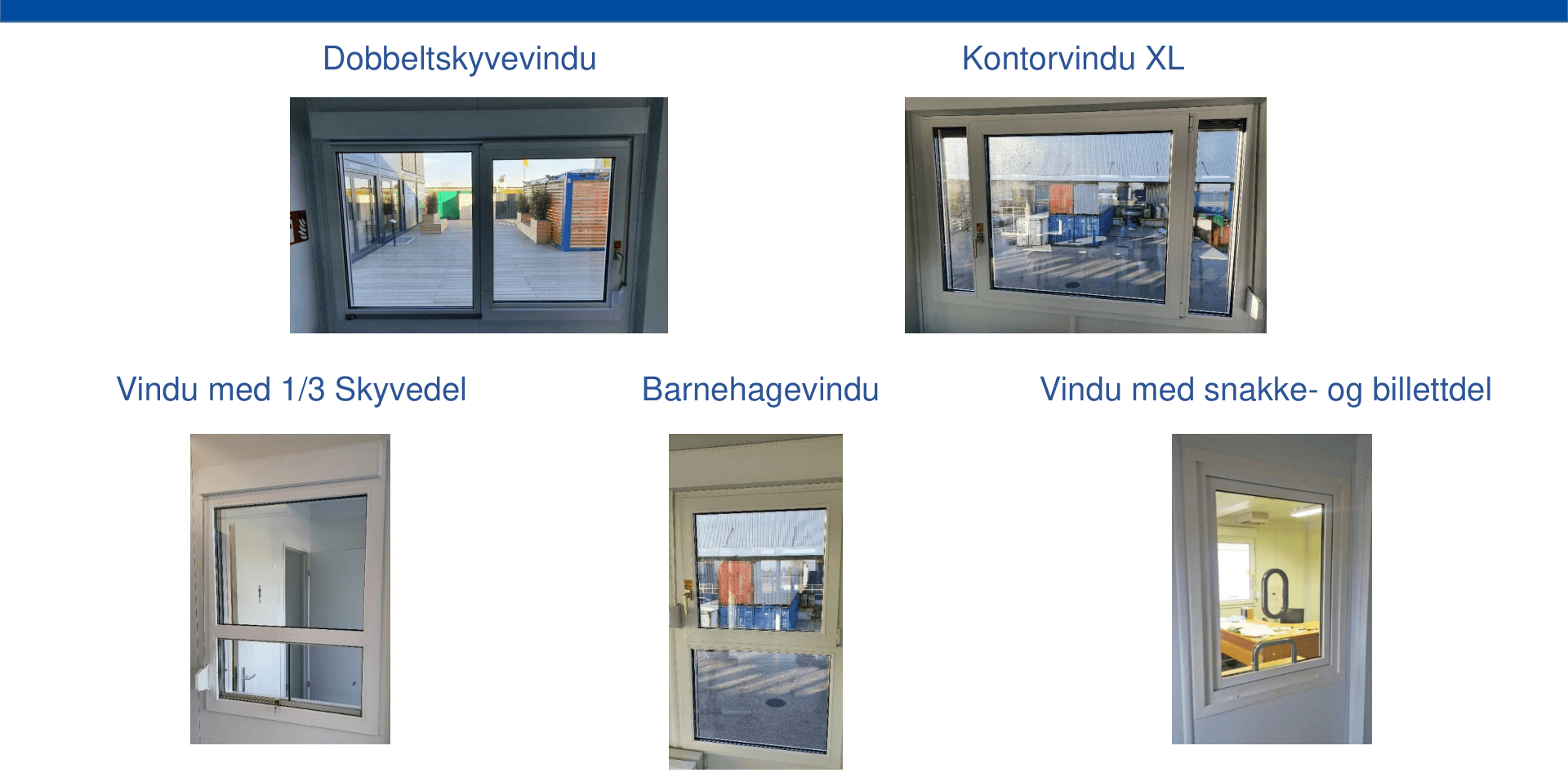

Spesielle Vindusvarianter
DobbeltskyvevinduSkyvevindu i to deler
Kontorvindu XLEkstra stort kontorvindu
Vindu med 1/3 skyvedelDelvis åpningsbart
BarnehagevinduSikkerhetsvindu
Snakke-/billettlukeFor kundeservice
Lamper
LED-Lysarmatur36W / 43W
LED-speilrasterarmatur50W
LED-glasslampe8W
Ballsikker LED-Lampe38W
Tilstedeværelsesdetektor / Bevegelsessensor—
Dører med Glassfelt
Glassfelt stort550 x 1.108 mm
Glassfelt mellom550 x 450 mm
Glassfelt smalt238 x 1.108 mm
Dørbredder875 / 1.000 / 2.000 mm

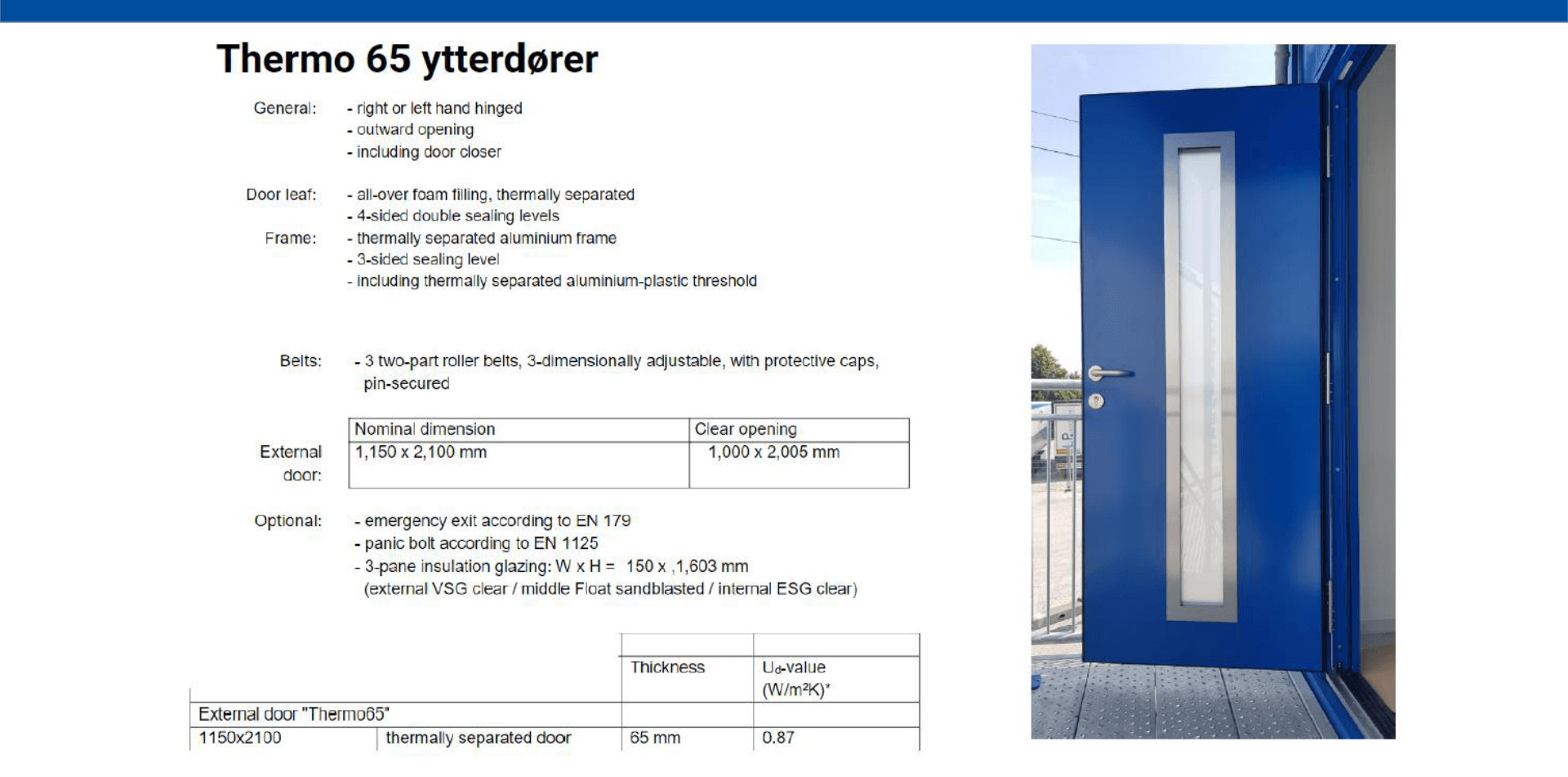

Termo 65 Ytterdør
Nominelt mål1.150 x 2.150 mm
Fri åpning1.000 x 2.065 mm
U-verdiUd = 0,87 W/m²K
Tykkelse65 mm
Standard egenskaper
- Høyre- eller venstrehengt
- Utadslående åpning
- Inkludert dørpumpe
- Allover skumfylling, termisk separert
- Dobbel låsesikring
- Termisk isolert aluminiumsramme
- 3-punkt hengselsystem
- Termisk separert aluminiums-/plastterskel
Valgfritt
- Nødutgang iht. DIN 179
- Panikkbeslag iht. EN 1125
- 3-lags isolerglass (klart / frostet / ESG)

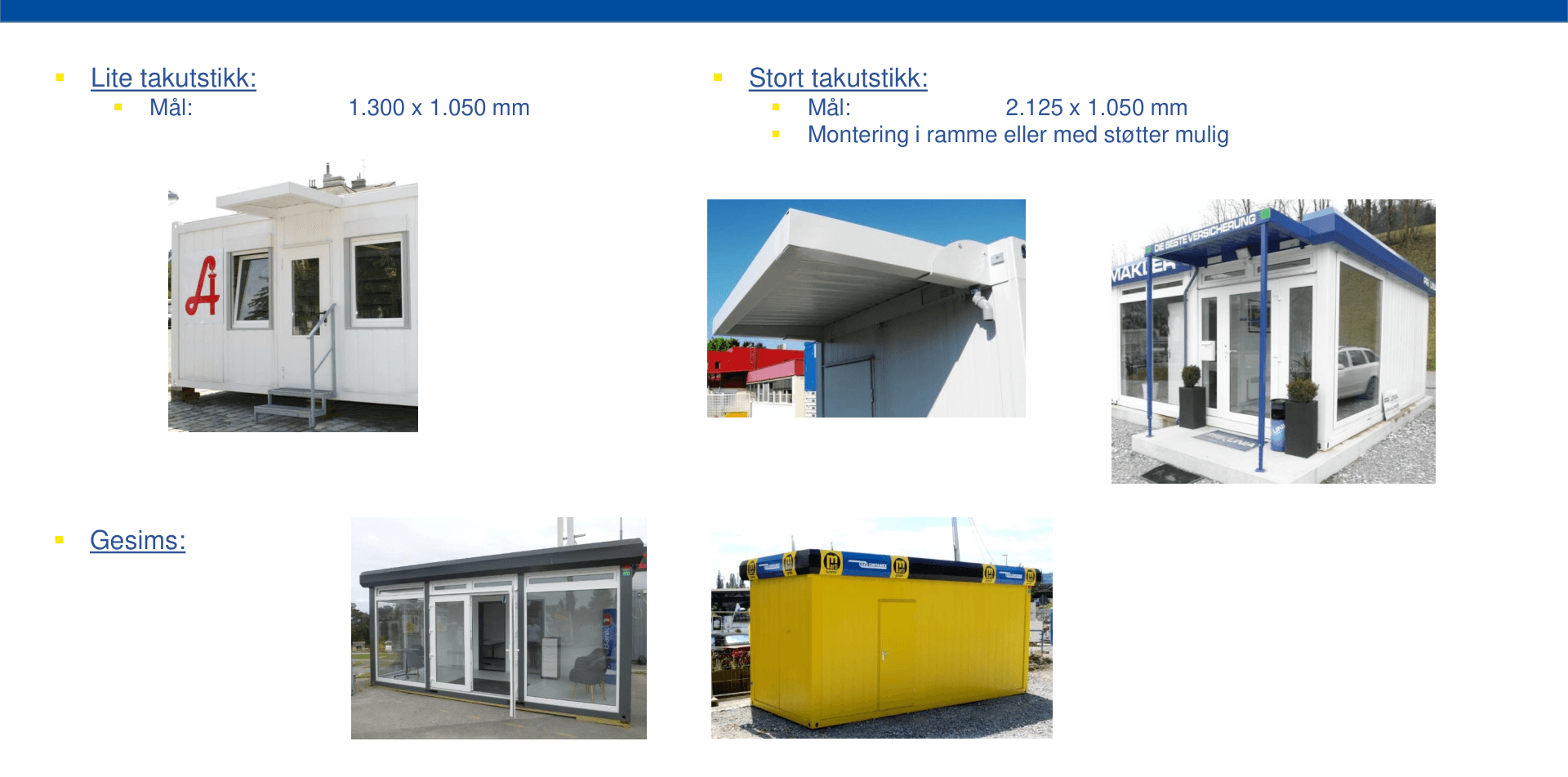

Takutstikk / Gesims
Lite takutstikk1.300 x 1.050 mm
Stort takutstikk — montering i ramme eller med støtter2.125 x 1.050 mm
Stort takutstikk: Montering i ramme eller med støtter mulig.

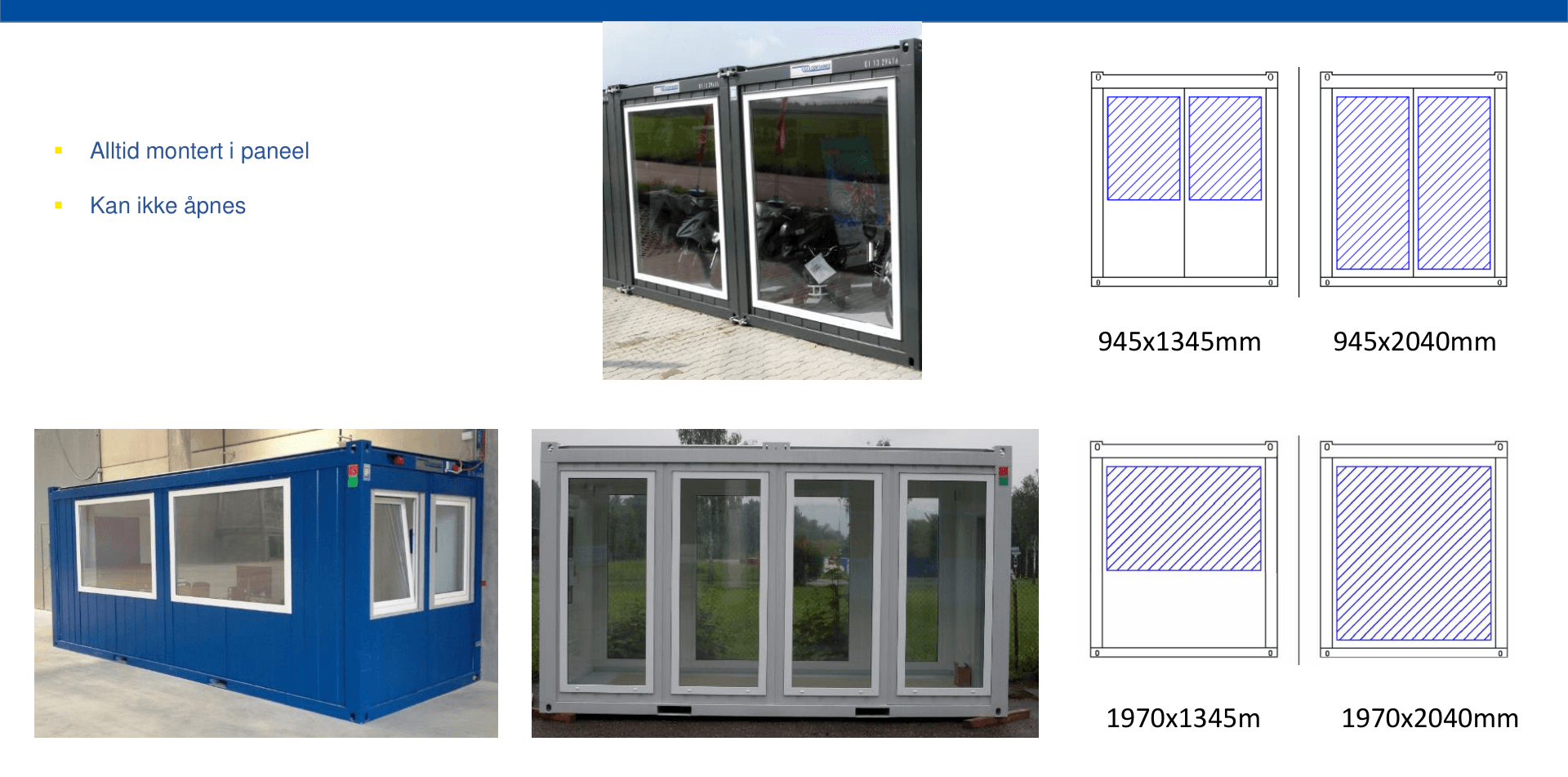

Glassflater i Panel
Alltid montert i panel. Kan ikke åpnes.
Enkel945 x 1.345 mm
Enkel945 x 2.040 mm
Dobbel1.970 x 1.345 mm
Dobbel1.970 x 2.040 mm
IP Showroom
IP-Element montert i rammen. Ved innvendig høyde 2,54 m og 2,70 m mulig.
Opsjoner
- Sikkerhetsglass
- Tiltespak
- Med eller uten midtdeler
- Komplett element med 1000 mm dør (lysåpning 926 mm)
- Komplett element med dobbeldør
Produktmoduler & Tilbehør

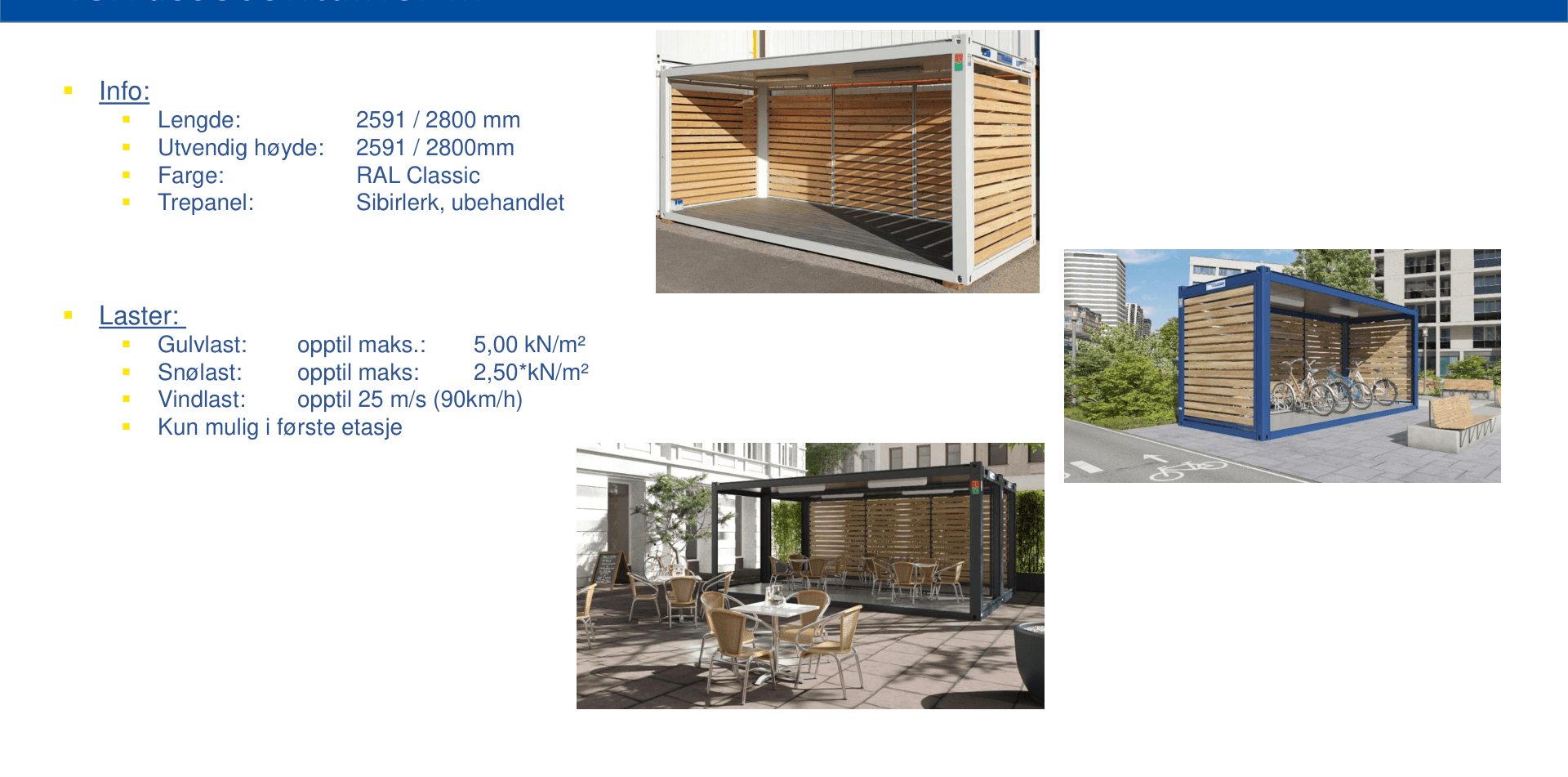

Terrassecontainer
Med takUten takMed trepanel
Lengde20'
Utvendig høyde2.591 mm / 2.800 mm / 2.960 mm
Gelenderhøyde1.000 mm
GulvWPC 150x25mm, RAL 7005
GulvlastOpptil 5,00 / 3,00 / 3,00 kN/m²
SnølastOpptil sk = 2,50 kN/m²
VindlastOpptil 25 m/s (90 km/h)
Trepanel-variant: Sibirlerk ubehandlet. Kun mulig i første etasje.

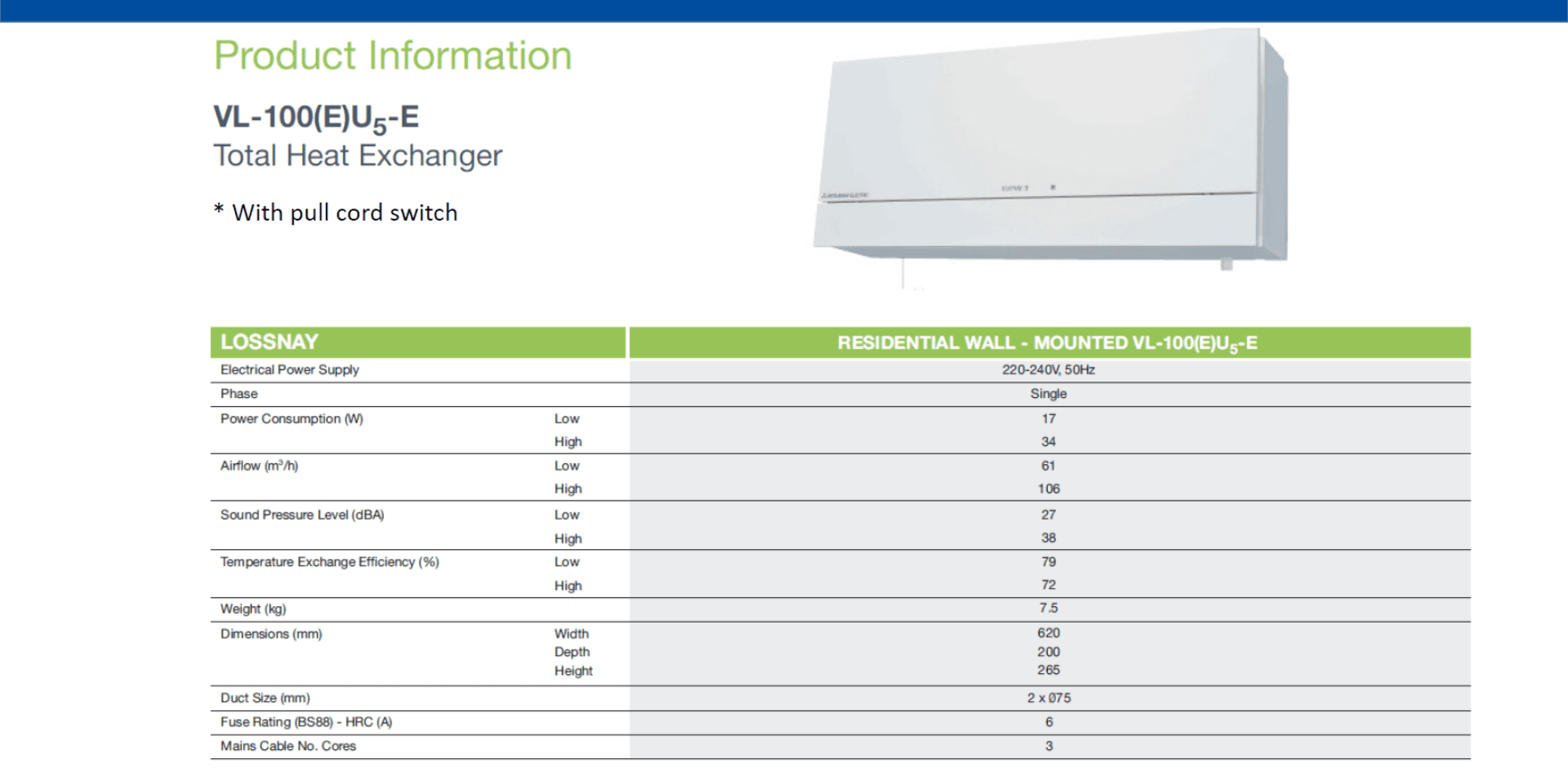

VL-100 Ventilasjon
VL-100(E)U₅-E Total Heat Exchanger — Lossnay
Strøm220-240V, 50Hz
Effektforbruk17W / 34W
Luftmengde61 m³/h / 106 m³/h
Lydnivå27 dBA / 38 dBA
Virkningsgrad79% / 72%
Vekt7,5 kg
Dimensjoner620 x 200 x 265 mm
Kanaldimensjon2 x Ø75 mm
Ståltrapp
MaterialeTrapp i varmgalvanisert stål
Fri bredde1.000 mm / 1.250 mm
Containerhøyder2.591 mm / 2.800 mm / 2.960 mm
RekkverkIndustrielt rekkverk
Septiktank
Størrelser20' / 10' / 8'
KapasitetOpptil 7 m³
GaffeltrucklommerInkludert
MalingBitumenbelegg på innsiden, lakkering utvendig iht. RAL Classic
ValgfrittPlattform, Ekstra rekkverk
Solcellemodul
Størrelse20'
Effekt2,55 kWp
Paneler6 solcellepaneler à 425 Wp
StablingOpptil 8 høyder
SammenkoblingJa
Ekstern strømforsyning alltid nødvendig for drift
Kontor og Sanitær Box
| Type | Utvendig | Innvendig | Vekt | ||||
|---|---|---|---|---|---|---|---|
| WC 5' | 1200 | 1400 | 2540 | 1055 | 1255 | 2200 | 350 kg |
| WC 8' | 2400 | 1400 | 2540 | 2255 | 1255 | 2200 | 570 kg |
Isoleringsverdier
Gulv60 mm MW — U = 0,55 W/m²K
Vegg45 mm PU — U = 0,51 W/m²K
Tak120 mm MW — U = 0,30 W/m²K

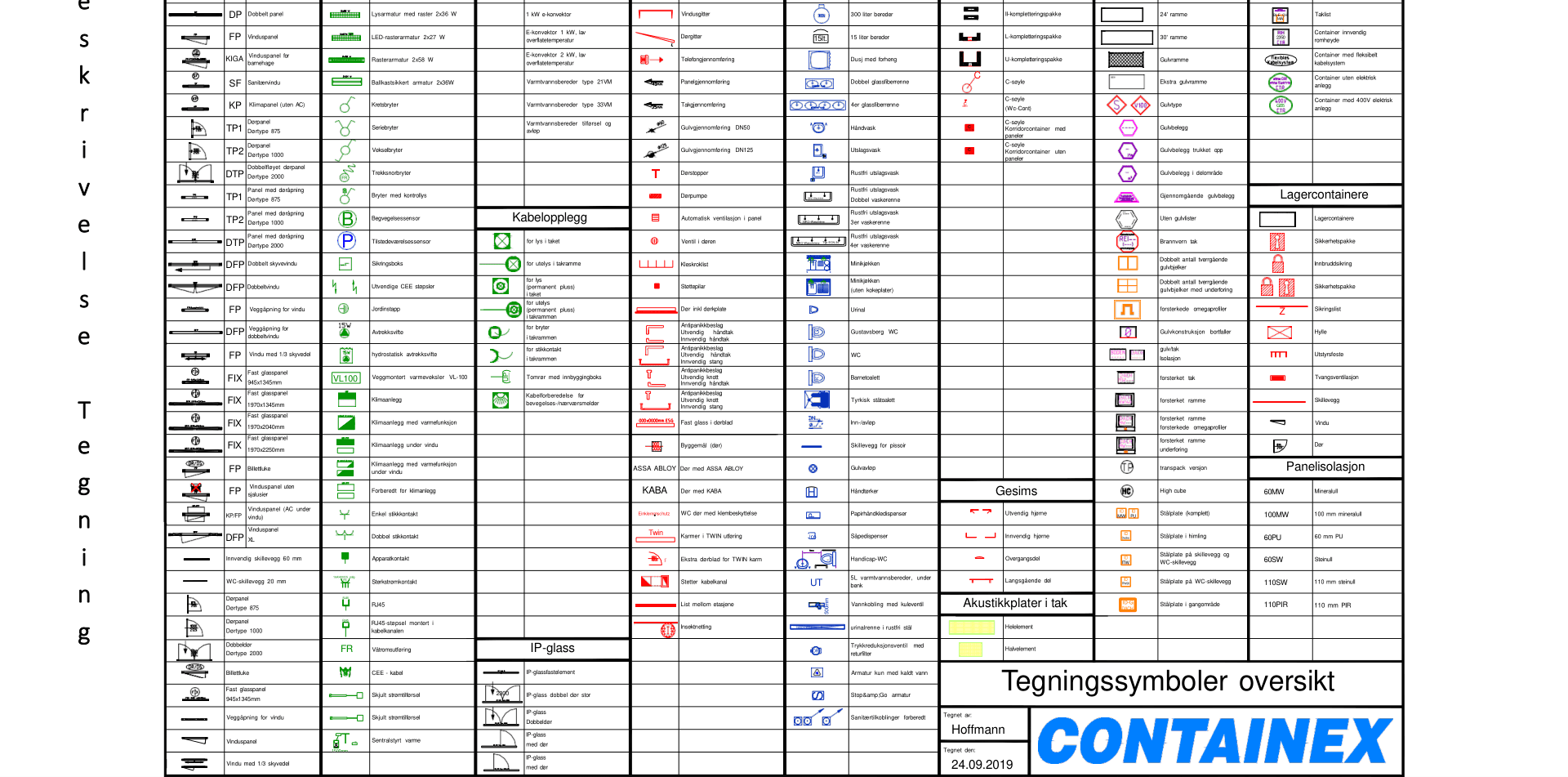

Beskrivelse Tegning
Komplett oversikt over tegningssymboler og komponentbeskrivelser.
